設備概述：

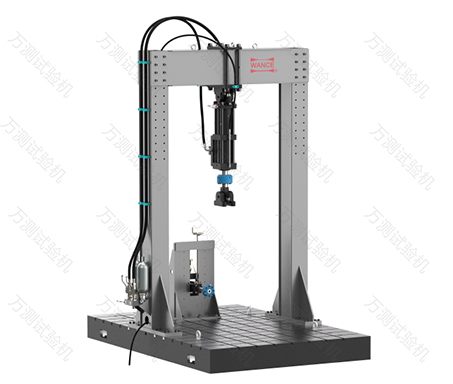

構件疲勞試驗系統適用于大型結構件的動態、靜態力學測試。框架結構形式、尺寸大小、伺服作動器的規格、數量、加載方向按用戶需求定制。多個伺服作動器可協調加載。
性能特點：
作動器可任意組合，給復雜結構試樣多點加載測試；
T型臺配合工裝可以任意固定安裝復雜結構試樣。
技術參數：
型號 | HDT104N | HDT254N | HDT504N | HDT105N | HDT255N | HDT505N | HDT-106N | |
最大載荷（kN） | ±10 | ±25 | ±50 | ±100 | ±250 | ±500 | ±1000 | |
測量精度 | 力 | 優于示值的±0.5% | ||||||
變形 | 優于示值的±0.5% | |||||||
位移 | 相對精度優于0.5%FS | |||||||
擬動力試驗 | 試驗頻率（Hz） | 0.01～50（可根據用戶需要擴展） | ||||||
試驗振幅 | 根據液壓伺服泵站排量確定頻率和振幅 | |||||||
試驗波形 | 正弦波、三角波、方波、斜波、梯形波和自定義函數 | |||||||
機械參數 | 作動器數量（個） | 1、2、3、4、5……n | ||||||
活塞行程 | 150、200、250（可根據用戶需要配置） | |||||||
控制方式 | 力、變形、位移閉環控制 | |||||||
電液伺服擬動力加載試驗系統主要用于典型結構如柱、梁、墻、框架、節點等的擬動力試驗。
