1.系統介紹

       本系統按照翻轉電位差法測量裂紋原理設計，可測量3種試樣的裂紋（a/W）數據，分別是 CK 管狀試樣、CT 緊湊試樣，SEB 試樣。采用高精度儀表(Agilent)及控制系統(doli)。可在空氣中，腐蝕介質，高低溫環境等不同的環境中進行測試。

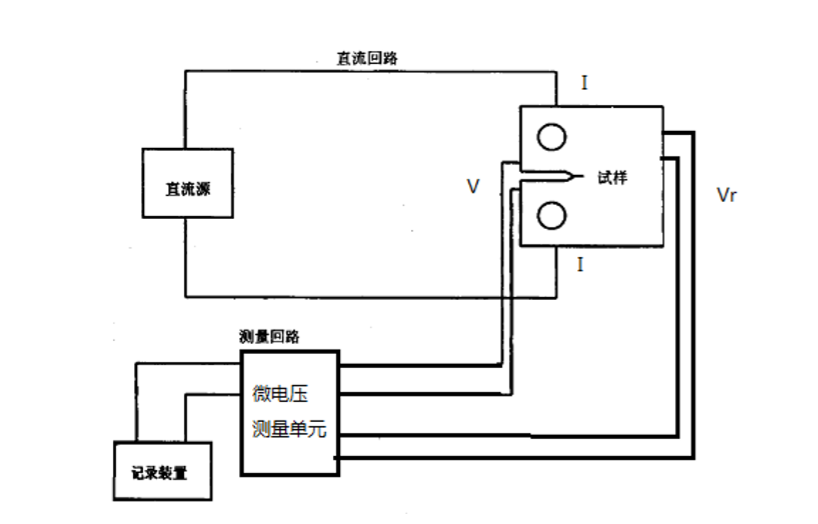

裂紋擴展測量采集系統結構示意圖

相關的儀表或功能卡

1.1 Agilent 34970A，數據采集通道掃描單元，配插入式 Agilent 34901A 20 通道多路轉換器模塊，插入34970A 后面板#100槽。

1.2 Agilent 34420A，納伏表，用以采集小信號電壓，前面板#1通道接入待采集電位信號。

1.3 Agilent 6611C，恒流源，提供高精度恒定驅動電流；

1.4 NI PCI-GPIB 488.2，通訊控制卡，插在計算機 PCI槽中，驅動程序 NI 488.2 V3.0.2

2. 軟件介紹

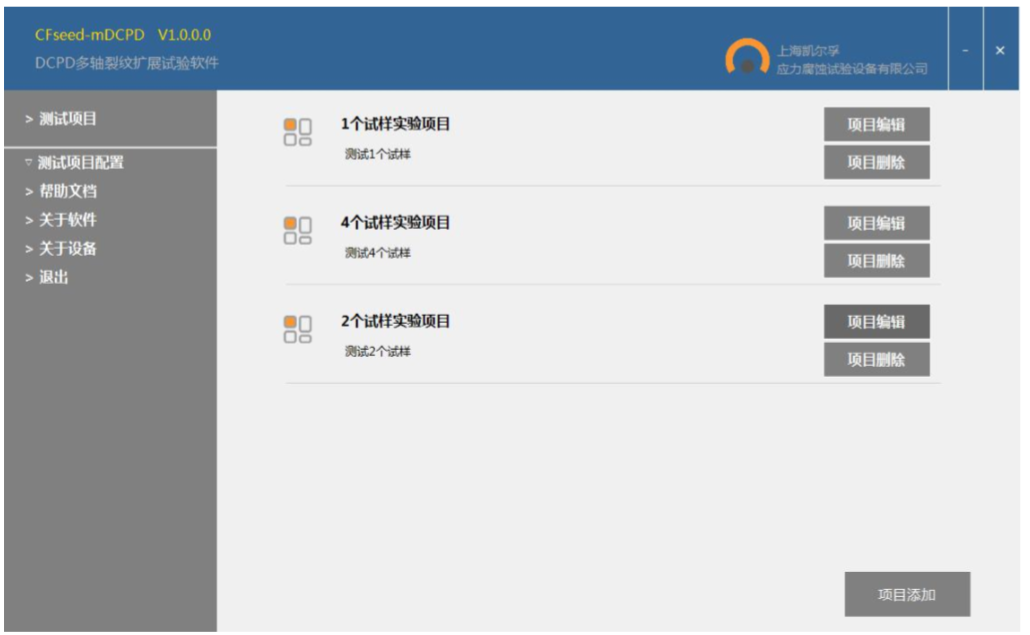

系統主界面

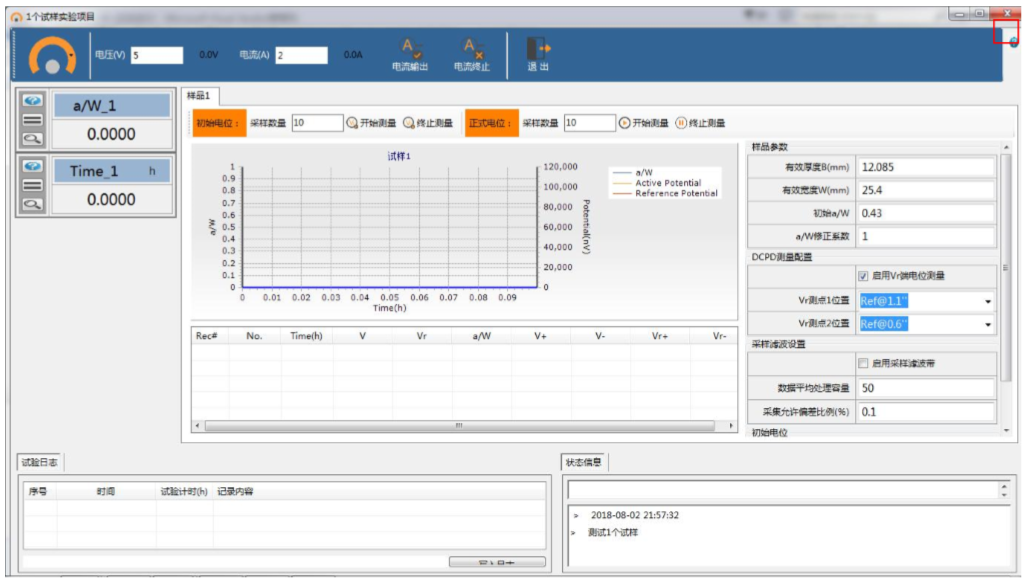

測試界面

2.1 支持功能導航，用戶依據導航界面進入相應的試驗功能模塊；

2.2 支持?jǐn)U展試驗功能，用戶可以自行追加試驗項目；

2.3 支持 9 種不同的試驗方式，1/2/4 種試樣不同組合測量；

2.4 支持同時測量 4 個試樣，分別計算測量顯示數據；

2.5 支持公制單位和英制單位；

2.6 支持前端電位測量，也支持參考電位測量；

2.7 支持實時采集并顯示電位數據、a/W，并計算電位采樣標準差；

2.8 支持實時繪制裂紋擴展曲線；

2.9 支持試驗過程中調整控制參數并即時應用；

2.10 支持自動和人工試驗日志記錄；

2.11 支持試驗終止后恢復功能；

2.12 支持掉電后試驗恢復動能；

2.13 支持采集數據掉電保留；

3.試驗簡介

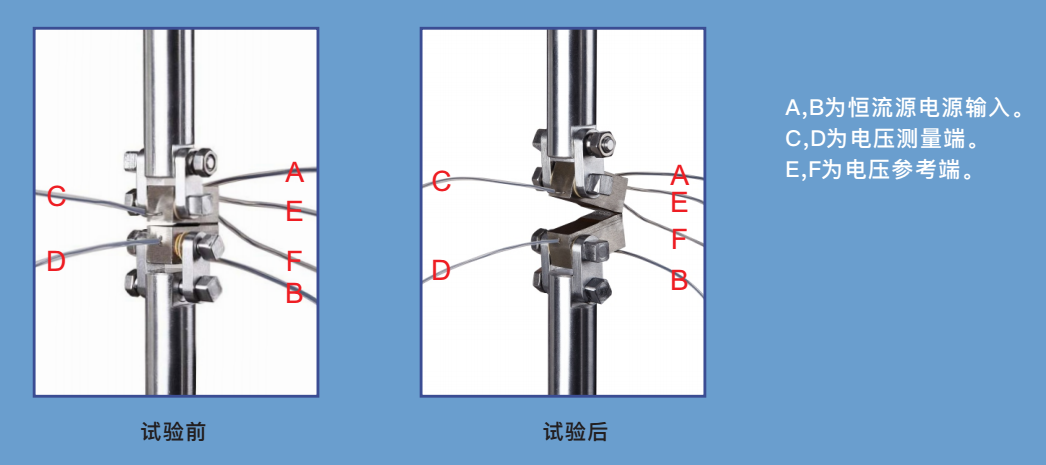

3.1 試樣

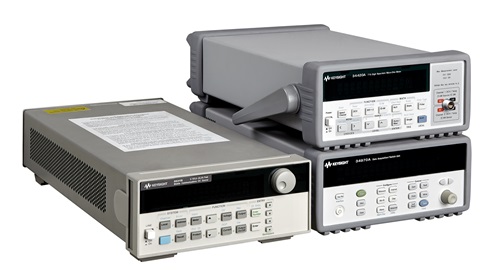

3.2 采集儀表

3.2.1 Agilent 34970A，數據采集通道掃描單元，配插入式 Agilent 34901A 20 通道多路轉換器模塊，插入34970A 后面板#100槽。

3.2.2 Agilent 34420A，納伏表，用以采集小信號電壓，前面板#1通道接入待采集電位信號。

3.2.3 Agilent 6611C，恒流源，提供高精度恒定驅動電流。

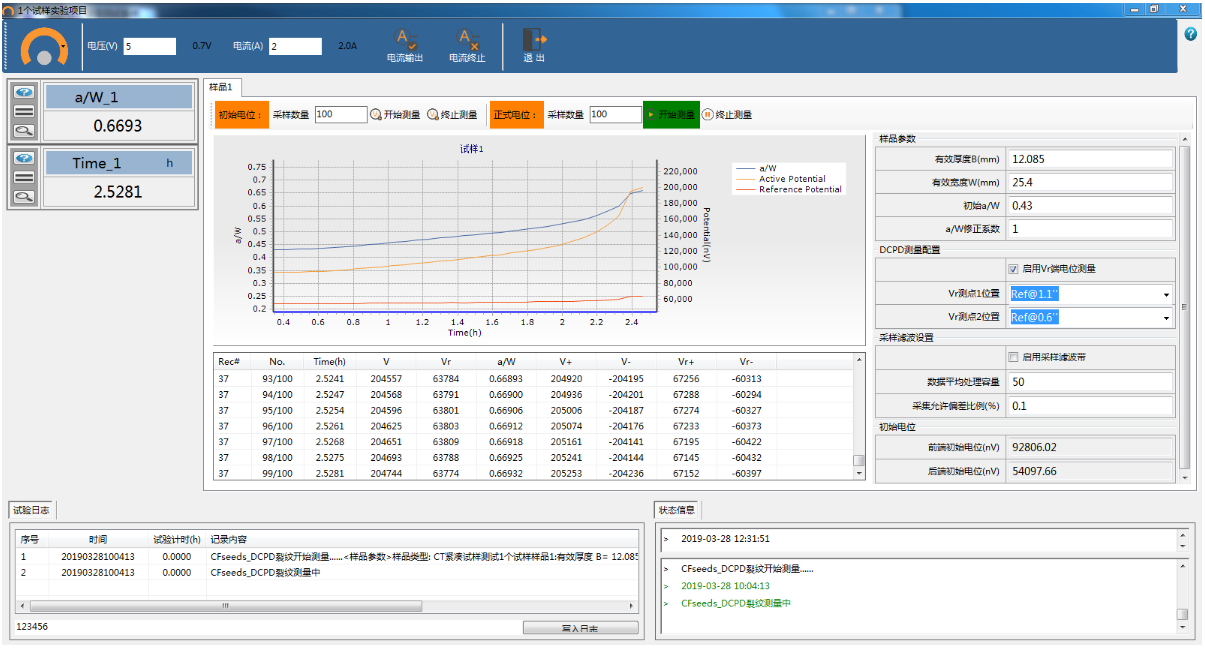

3.3 軟件試驗界面

設置好參數后開始采集，試驗中有相關曲線查看，數據實時保存。
