設備概述：
PIT系列G型單立柱金屬擺錘沖擊試驗機是對金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器，能連續、大量地做金屬?zèng)_擊試驗，并顯示沖擊吸收功、擺錘的旋轉角度及打印試驗報告等。是金屬材料生產廠家、質檢部門必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。該機型能配備自動送樣裝置，但不具備試樣回收功能。
相關標準：
GB/T 3808 《擺錘式?jīng)_擊試驗機的檢驗》
GB/T 229 《金屬材料 夏比擺錘沖擊試驗方法》
JJG 145 《擺錘式?jīng)_擊試驗機》
ASTM E23 《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
ISO 148 《Metallic materials — Charpy pendulum impact test 》
技術參數：
型號 | PIT452G-2 | PIT452G-3 | PIT452G-4 | ||
最大沖擊能量（J） | 450 | ||||
選配擺錘能量（J） | 150，300，450 | ||||
角度最小分辨率（°） | 0.025 | ||||
擺軸中心至打擊點距離 | 750 | ||||
空擊吸收功 | ≤0.4% | ||||
沖擊速度（m/s） | 1.40～5.24 | ||||
擺錘預仰角（°） | 30～150可調 | ||||
擺錘力矩 | 150J | 80.8348N·m | |||
300J | 160.7695N·m | ||||
450J | 241.15 N·m | ||||
試樣規格 | 夏比試樣 | 55×10×10；55×10×7.5；55×10×5；55×10×2.5 | |||
艾式試樣 | 10×10×75；Φ11.4×75 | ||||
最大沖擊載荷(kN) | 無 | 40 | |||
沖擊力值傳感器靜態線性誤差 | 無 | 滿量程±1%（10%～50%FS） 逐點±2%（50%～100%FS） | |||
A/D轉換器 | 無 | 16 | |||
采樣頻率(MHz) | 無 | 2 | |||
響應頻率(KHz) | 無 | 500 | |||
儀器化測量能量與刻度盤能量誤差（J） | 無 | ±5 | |||
主機外形尺寸 | 1960×680×2000 | ||||
主機電源 | AC 220V±10% 50Hz 1kW | ||||
主機重量 | 900 | ||||
注：型號中-2表示液晶式；-3表示微機式；-4表示儀器化式

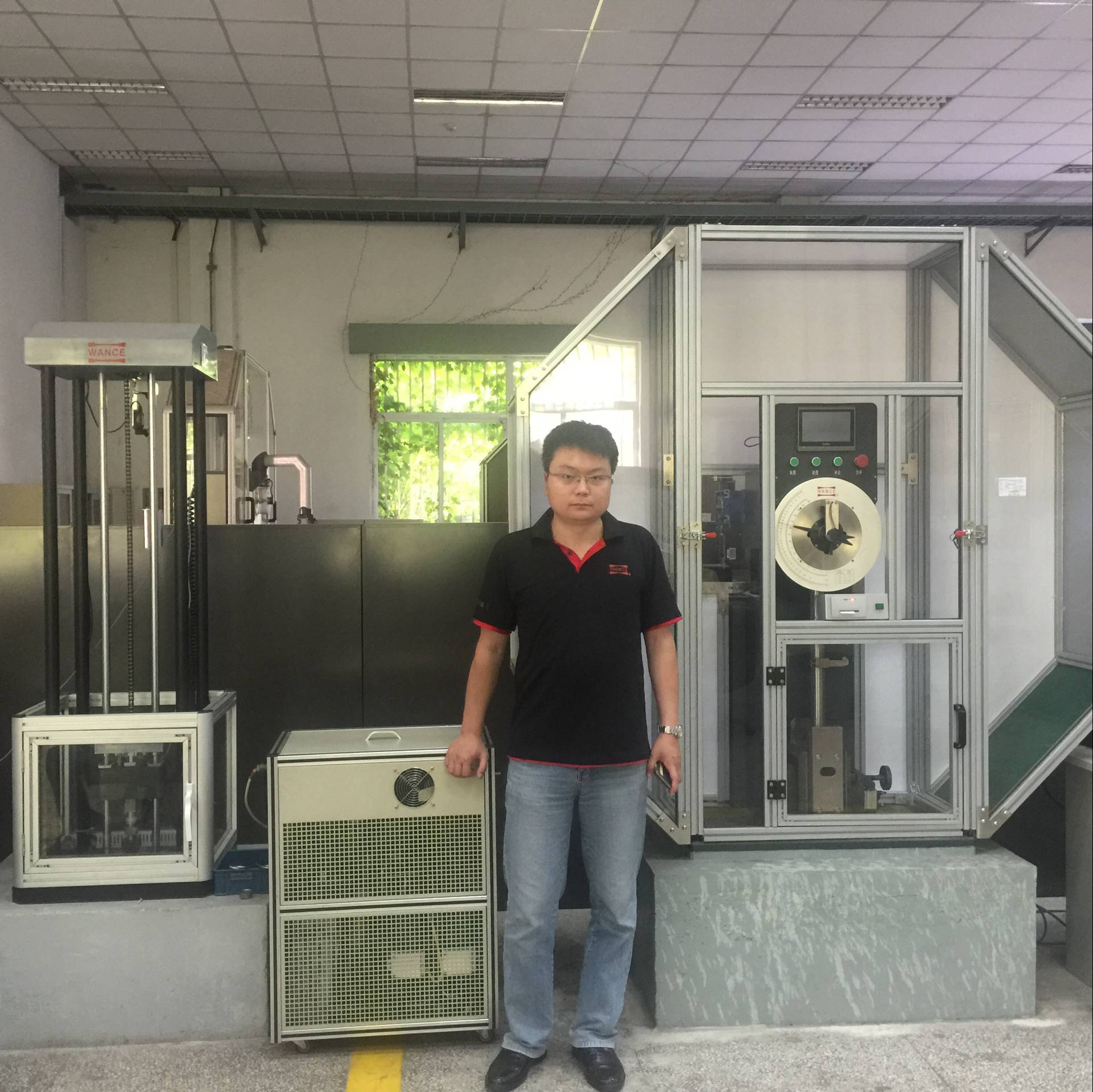

該系列試驗機屬材料在動負荷下抗沖擊性能進行檢測的儀器，是金屬材料生產廠家、質檢部門、科研單位不可缺少的測試儀器。寶鋼中央研究院使用了萬測的該試驗機。
