高周疲勞（HCF)試驗解決方案

2023.10.13 萬測

一、高周疲勞

高周疲勞是指疲勞壽命的載荷循環周次比較高，一般大于50000次。加載在零件或構件上的循環應力水平比較低，最大循環應力一般小于材料的屈服應力，材料始終處于彈性階段。一般采用應力作為控制參量，因此高周疲勞又稱為應力疲勞。在經歷足夠多次的循環載荷之后，裂紋首先從材料內部高應力的局部開始形成，稱為裂紋萌生。此后，在循環載荷的繼續作用下，裂紋進一步擴展，直至發生完全斷裂。裂紋從萌生、擴展、斷裂三個階段，是疲勞破壞過程的一個特點，三個階段所承受的循環載荷次數，稱為疲勞壽命。

在高周疲勞試驗中，材料的疲勞性能可以用S-N曲線來描述。在給定的應力比下，施加不同應力幅的循環應力，記錄失效時的載荷循環壽命。以壽命為橫坐標，應力為縱坐標，描點并進行數據擬合，即可得到。

二、高周疲勞試驗用疲勞試驗

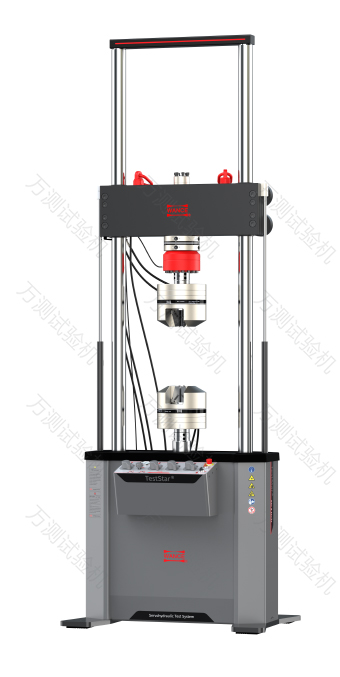

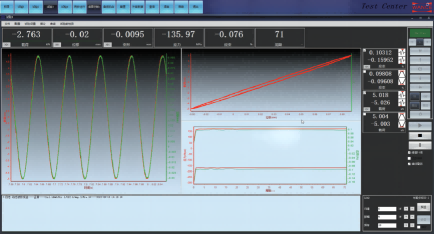

萬測研制用于高周疲勞試驗的疲勞試驗機，有HDT-A（作動器上置）和HDT-B（作動器下置）兩個系列，都以電液伺服為驅動，由電氣控制器、伺服閥、負荷傳感器、位移傳感器與計算機共同組成閉環伺服控制系統，實現力、變形、位移PID控制，并自動測量試驗力、位移、變形等試驗參數。

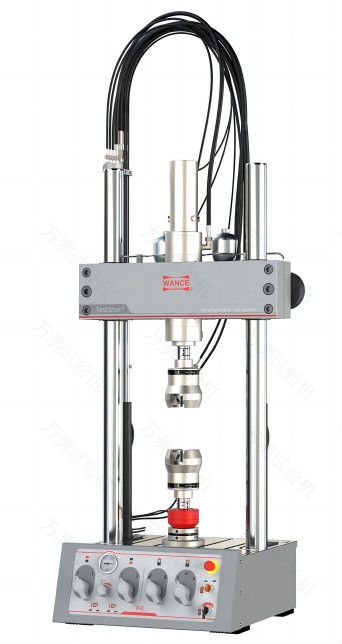

HDT-A（作動器上置）


HDT-B（作動器下置）

HDT-A、HDT-B均可用于測試金屬材料、非金屬材料、復合材料、彈性體、結構零件的動態疲勞特性。疲勞試驗可以正弦波、三角波、梯形波、自定義波等波形進行加載。配置不同的夾具，可實現拉拉、壓壓、拉壓等加載方式。也可配置環境試驗裝置，進行高溫、低溫、鹽霧、腐蝕下的模擬環境試驗。是科研院所、材料制造、土木工程、國防軍工、高等院校、機械制造、交通運輸?shù)刃袠I(yè)理想的疲勞試驗系統。

三、相關標準

? GB/T 3075金屬材料疲勞試驗軸向力控制方法

?GB/T15248 金屬材料軸向等幅低循環疲勞試驗方法

?ISO 1099 Metallic materials — Fatigue testing —Axial force-controlled method

? ASTM E466 Conducting Force Controlled Constant Amplitude Axial Fatigue Tests of Metallic Materials

......

四、棒材/板材試樣

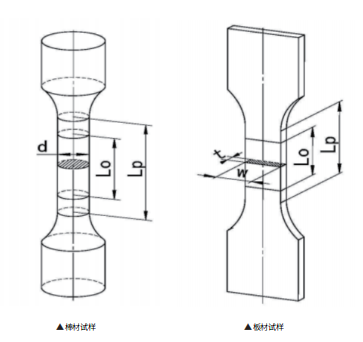

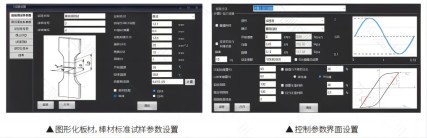

一般描述材料疲勞性能的基本S-N曲線，都是利用小尺寸試樣在循環加載下得到的。為了確保試驗數據反映材料的真實性能，并且減小其離散性，相關標準對試樣加工尺寸、精度、表面粗糙度有明確要求。一般金屬材料的試樣形狀為棒材或板材，一些非金屬材料也是類似形狀。下圖為我們試驗軟件的高周疲勞試驗?zāi)K支持試樣類型，可以一一對應尺寸代號將試樣尺寸輸入軟件，建立試樣參數。

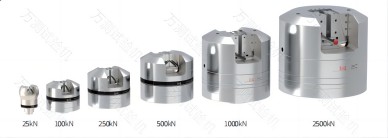

五、液壓夾具

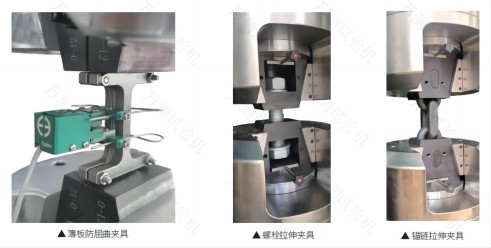

液壓夾具除了能直接夾持棒材和板材，還可以擴展為螺栓拉伸夾具和錨鏈拉伸夾具。

六、同軸度校準

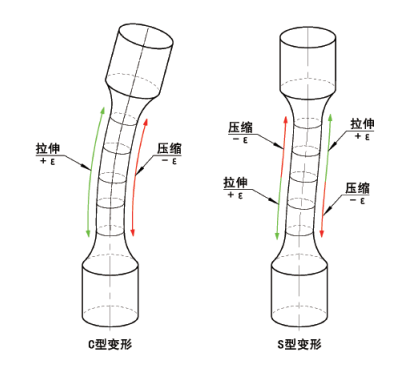

機械結構不可避免的誤差，會導致上、下夾具之間不同軸，導致試樣C型變形、S型變形受力或二者復合變形，試樣的局部應力/應變會遠大于設置值，最終試樣的疲勞試驗壽命會嚴重下降。

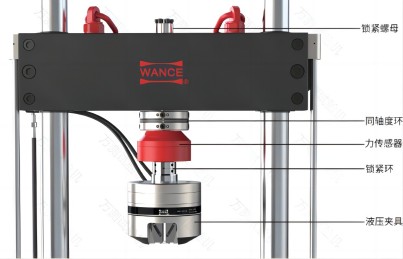

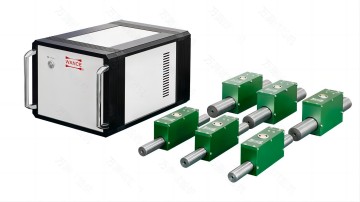

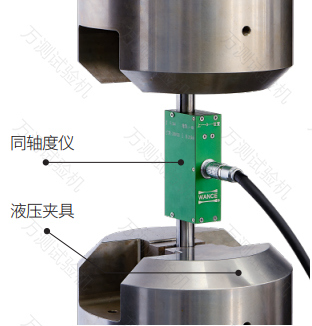

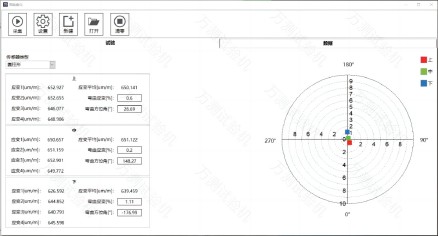

相關試驗標準要求試樣彎曲率≤5%，如果單靠機械加工精度和裝配精度，是遠達不到≤5%的彎曲率，此因在主機上增加一個同軸度環，可以通過此環對液壓夾具進行精確調節，最終能輕松達到≤5%的彎曲率。
