萬測：關于復合材料的力學性能測試——系列（三）

2023.02.24 萬測

本期將介紹同軸度調節裝置、疲勞試驗機、復合材料落錘沖擊試驗機。

一、同軸度調節裝置

復合材料進行力學性能測試時，試驗機不同軸會使試樣在試驗過程中產生彎曲，引起試樣提前失效破壞。加裝同軸度調節環，配合同軸度檢定儀來調試試驗機同軸度，確保同軸精度滿足標準（ASTM E1012、ISO 23788等）要求。

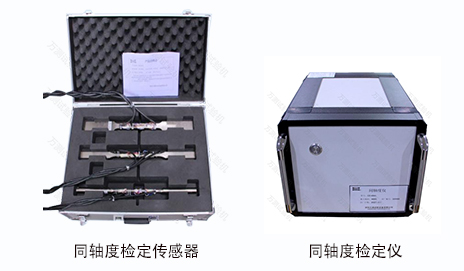

萬測自主研制的CD404A型同軸度檢定儀，具有上、中、下共十二路應變輸出，檢測過程中可實時顯示試驗機的同軸度。

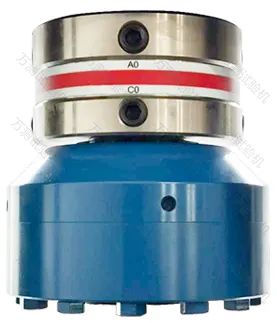

同軸度調節環（與傳感器串聯）


同軸度檢定儀專用軟件

二、HDT系列電液伺服疲勞試驗機

HDT系列電液伺服疲勞試驗機可用于復合材料動態力學性能測試，可采用應力或應變控制實現正弦波、三角波、梯形波等試驗波形加載。配置不同的夾具，可進行拉伸、壓縮、彎曲和裂紋擴展等動態力學性能測試。對于特定環境下的測試試驗，可通過配置環境箱和全溫液壓夾具來滿足。

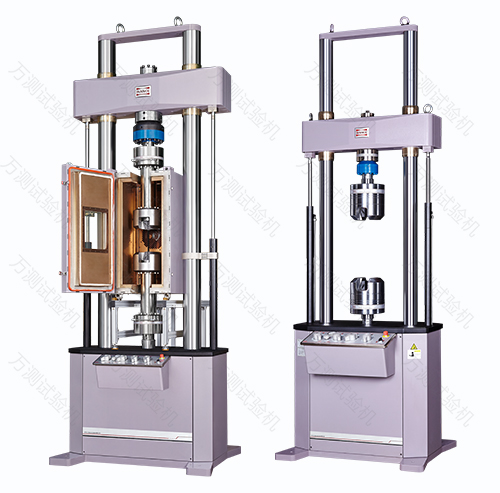

電液伺服疲勞試驗機

常用試驗標準：

GB/T 16779、GB/T 27595、ASTM D3479、ASTM D671、ASTM D6115、ASTM D2990、ASTM C480等。

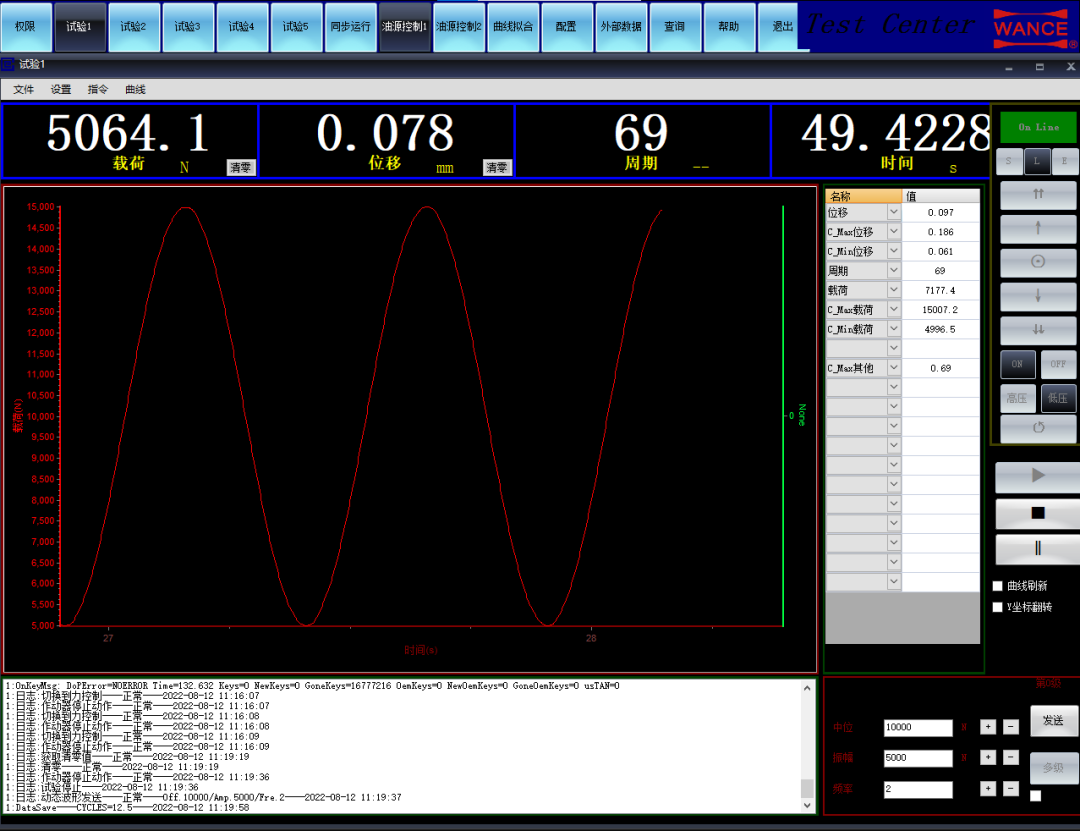

電液伺服疲勞試驗機試驗軟件界面

技術參數：

型號	HDT504B	HDT105B	HDT255B
最大動態試驗力(kN)	±50	±100	±250
最大靜態試驗力(kN)	50	100	250
試驗力示值精度	0.5%
位移測量范圍	0～150(±75)
位移測量分辨率	0.001
位移測量示值相對誤差	0.5%
試驗波形	正弦波、三角波、方波等
主機尺寸	1050×780×2800	1050×780×3050	1200×900×3250
油源尺寸	800×1300×1150	800×1300×1150	800×1550×1150
總功率(kW)	25	40	60
注：以上尺寸、功率等均為不配置環境箱的參數。

三、DIT302E復合材料落錘沖擊試驗機

DIT302E復合材料落錘沖擊試驗機用于復合板材的預制損傷測試，滿足航空航天各種規范。通過高速數據采集系統、測速傳感器和沖擊力傳感器測量出試樣被沖擊過程的初速度、末速度和載荷的瞬態值，實現了對試樣沖擊過程力—變形分析，測得材料抵抗沖擊載荷的能力。

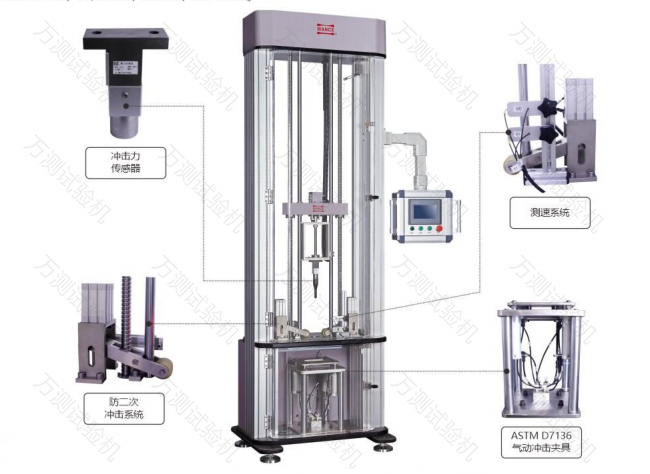

復合材料落錘沖擊試驗機

設備特點：

可對試驗結果進行定量分析；

防二沖系統可有效防止錘頭二次沖擊試樣；

抓脫錘裝置可自鎖，安全性高；

錘體提升速度快，精度高；

氣動夾具裝夾試樣方便快捷；

自動化程度高。

常用試驗標準：

ASTM D7136、GB/T 21239、EN 6038、ISO 18352等。

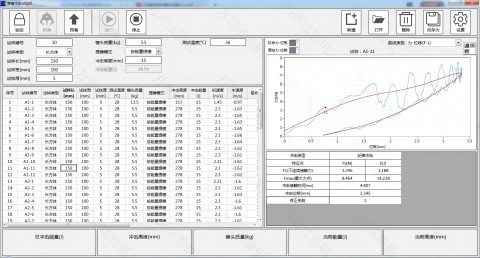

復合材料落錘沖擊試驗機試驗軟件界面

技術參數：

設備型號	DIT302E
能量范圍(J)	6～300
沖擊速度(m/s)	1.4～4.65
沖擊高度	110～1100
質量范圍	5.5～29.5
傳感器量程（kN）	25、100
錘頭尺寸	D16/D12.7
設備尺寸	1450x670x2630
設備總重	550
